Les conditions d’emploi

aide au calepinage

Nos produits, disponibles à l’unité, permettent un remplissage personnalisable avec différents types de lames et de couleurs/finitions.

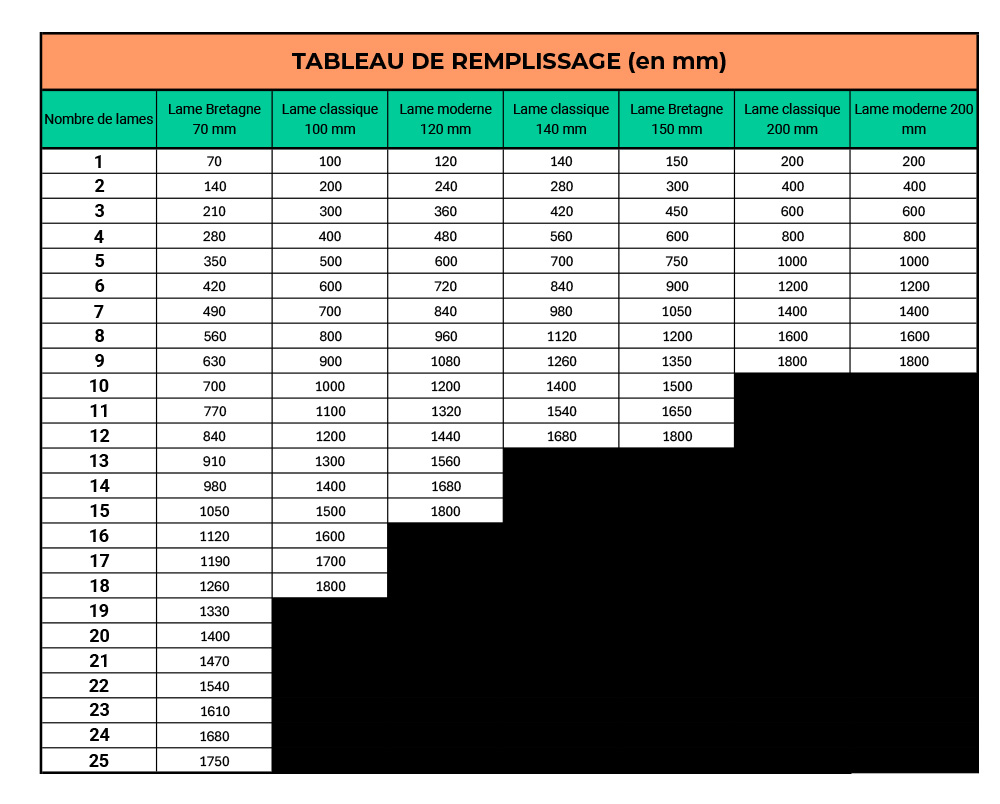

Ci-contre, un tableau d’aide au calepinage sur tous nos modèles de lames :

Les caractéristiques de nos produits

Poteaux

Nos poteaux, de section 80 x 80 mm, sont pourvus de trois rainures en forme de queue d’aronde permettant une inclinaison des lames jusqu’à 28°.

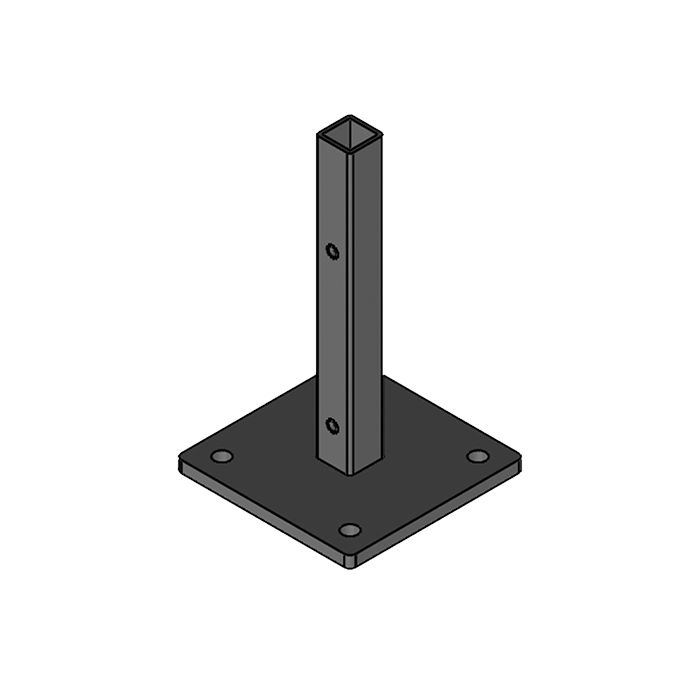

Platines affleurantes

Ces platines, au rendu esthétique incomparable, sont proposées sur des remplissages avec une hauteur maximale de 1 mètre tout en conservant un entraxe de poteaux de 2 mètres, quelle que soit la localisation du chantier en France. Leur fixation dans le support se fait par des chevilles à expansion ou des tiges filetées M10 + scellement chimique (préconisations dans la notice de pose).

Platines débordantes

Ces platines, de la même finition que les poteaux, sont proposées sur des remplissages avec une hauteur maximale de 1,80 mètre. En fonction de l’exposition du chantier au vent, du type de support, ainsi que de la localité géographique, l’entraxe des poteaux variera de 1 à 2 mètres. Précisions selon les tableaux ci-dessous. La fixation des platines dans le support se fait obligatoirement via deux tiges filetées M12 + scellement chimique.

Exposition au vent –
localisation de la pose

En fonction de l’exposition du chantier au vent, du type de support, ainsi que de la localité géographique, l’entraxe des poteaux variera de 1 à 2 mètres suivant le tableau ci-dessous.

Tableau des entraxes entre poteaux suivant exposition au vent
